兆瓦級高速直驅異步電動機是為需要高速運行的風機，水泵，壓縮機等特殊機械的一個小眾電驅動動力源，需要與被驅動的機械一體，按系統方式考慮產品功用功能。兆瓦級高速直驅異步電動機的功率范圍為650kW—1600kW，轉速為9000或12000轉。該項目的目標產品是該功率和轉速段的壓縮機動力源。
采用3000V為基準電壓是兼顧主導材料成本與產品的系統成本。驅動電源可以高壓中頻發電機組與高壓變頻器提供，特別是采用高壓中頻發電機組有一定的性能價格比的優勢。
兆瓦級高速直驅異步電動機產品特點：
1.定子繞組采用聚酰亞胺薄膜燒結圓銅線，主絕緣采用少膠云母箔與專用樹脂經過真空浸漆處理后，烘焙固化為一體。
2.轉子線速度超過150m/s后，外表面采用碳素纖維帶綁扎固定。
3.采用高速陶瓷軸承油脂潤滑（高速潤滑脂）。軸承系統根據負荷情況，可采用兩支點或三支點。
4.獨立冷卻水腔，通過冷卻液體循環冷卻電機。
5.電機內部進行真空處理，真空度小于3.5%（標準大氣壓）。
6.電源優先采用3000V級的中頻發電機組，也可采用3000V級高壓變頻器。
7．典型產品
YZQ355-2P 1120kW 兆瓦級高速直驅異步電動機基本技術參數:
基準電壓Un=3000V /6000V 基準頻率f=150Hz 額定功率 Pn=1120kW 極數p=2極
基準效率η=0.96 基準功率因數cosφ=0.90 啟動轉矩Tst=1.0 最大轉矩Tm=2.0倍
額定轉速nN=8974轉/分(同步轉速90000轉/分)
兆瓦級高速直驅電動機運行條件與環境:
一、.采用專用中頻高壓電源驅動。電源的技術參數：

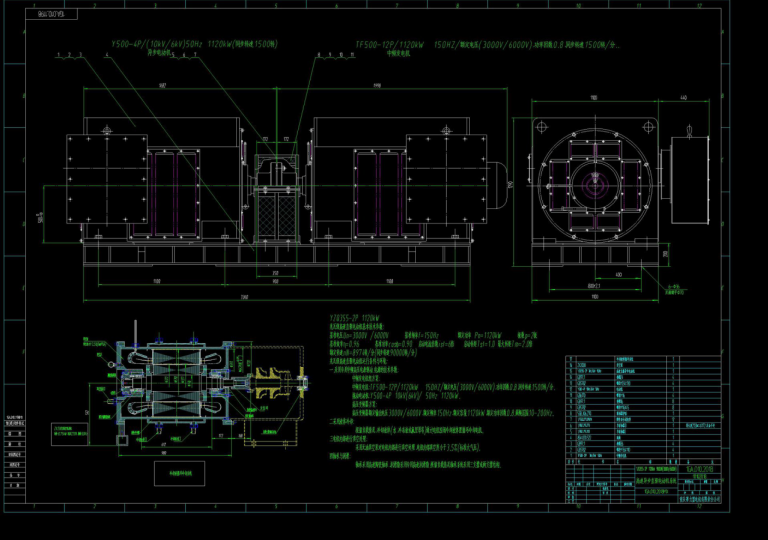

中頻發電機組方案：
中頻發電機：TF500-12P/1120kW 15OHZ/額定電壓（3000V/6000V），功率因數0.8，同步轉速1500轉/分。
拖動電動機：Y500-4P 10kV（6kV）/ 50Hz 1120kW。
高壓變頻器方案：
高壓變頻器額定輸出電壓3000V/6000V，額定頻率150Hz，額定容量1120kW，額定功率因數0.8。調頻范圍10-200Hz。
二、采用液體冷卻：
根據負載情況，冷卻液體（水，冷凍液或氟里昂等）通過電機密閉冷卻液體腔循環冷卻電機。
三、電機內部進行真空處理：
采用無油真空泵對電機內部進行真空處理，電機內部真空度小于3.5%(標準大氣壓）。
四、軸承與潤滑：
軸承采用高速陶瓷軸承，潤滑脂采用專用高速潤滑脂。根據負載情況軸承系統采用三支撐或兩支撐結構。

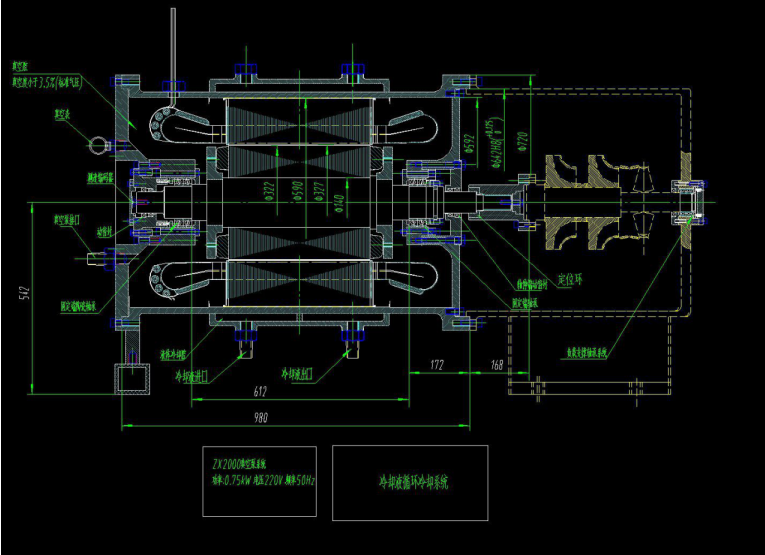

五、YZQ355-2P 1120kW 兆瓦級高速直驅異步電動機結構圖：
