小容量高壓電動機繞組絕緣結構目前的主流工藝技術方案是成型繞組繞包云母帶經過真空壓力浸漆處理。但某些特殊用途的小容量高壓電動機已經有采用圓銅線散嵌繞組的高壓電動機在成功使用，使得這類電動機在特別的場所有明顯的性能和價值優勢。根據試制的特殊高頻高壓電機的技術成果，可以設計制造小容量散嵌繞組的高壓電動機滿足市場需要。
YKS355小容量6kV高壓電動機采用目前低壓電動機Y355的基礎部件，在高壓繞組結構上進行創新設計，使產品性能與質量滿足市場需要。
6kV級“燒結絕緣圓銅線散嵌”繞組電動機絕緣方案：
1、導線：
聚酰亞胺薄膜燒結銅圓線MYF-E1，絕緣厚度0.36。
2、對地絕緣（槽絕緣）：
槽絕緣采用五層0.13薄膜粉云母箔5442-1DC，加一層0.1聚酰亞胺薄膜；
槽絕緣均勻伸出鐵心每端長度50。
3、層間絕緣：
采用同槽同相的電磁方案，同槽上下兩層線圈之間墊入一層0.13薄膜粉云母帶5442-1DC，伸出鐵心每端長度60。
4、槽楔
槽楔用玻璃布板3240（或F級引拔槽楔），長度比鐵心長20
5、端部及相間絕緣
定子線圈從出槽口起半疊包一層0.13X25多膠薄膜粉云母帶，繞組端部相間墊入三層0.13薄膜粉云母箔5442-1DC，定子繞組端部外圓表面，用0.13X25多膠薄膜粉云母帶“半搭接”繞包三層，再在外表面再打3mm厚100mm寬的0.1X25無緯帶固定。浸漆烘培后，端部內環采用兩層0.13X25多膠薄膜粉云母帶覆蓋處理。
6、線圈引出線絕緣處理:
半疊包三層0.13×25多膠環氧薄膜粉云母帶。外套6kV級熱收縮管熱固化。
7、浸烘：
浸漬漆：JF-9957環氧浸漬真空
8．定子接線在專用接線盒內完成，并按相關要求進行絕緣處理。
9、電纜：
電機引出電纜:用JEM-6000銅芯乙丙橡皮絕緣氯醚護套（F級）。
10、定子繞組（線圈）絕緣耐電壓試驗按相關工藝工進序行。
浸漬樹脂，按真空工藝浸漬并進行烘焙固化處理。

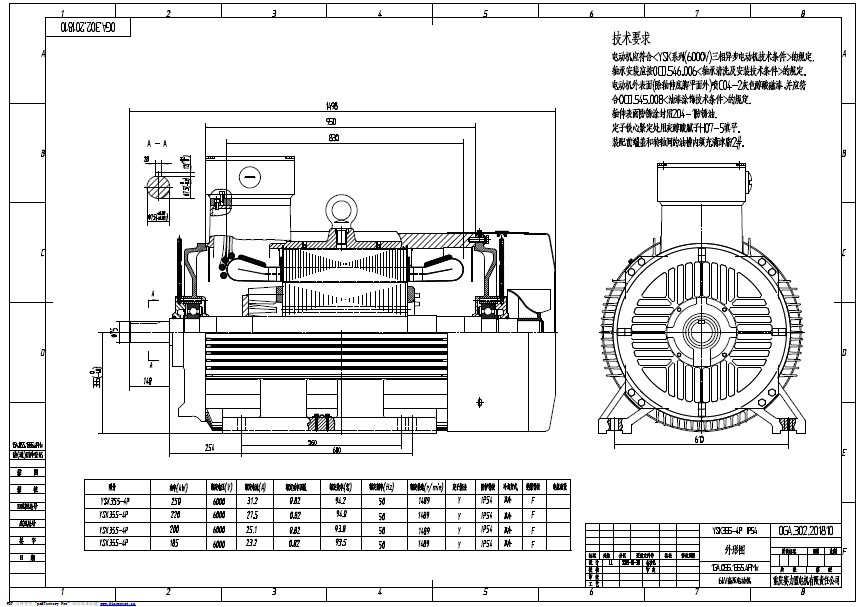

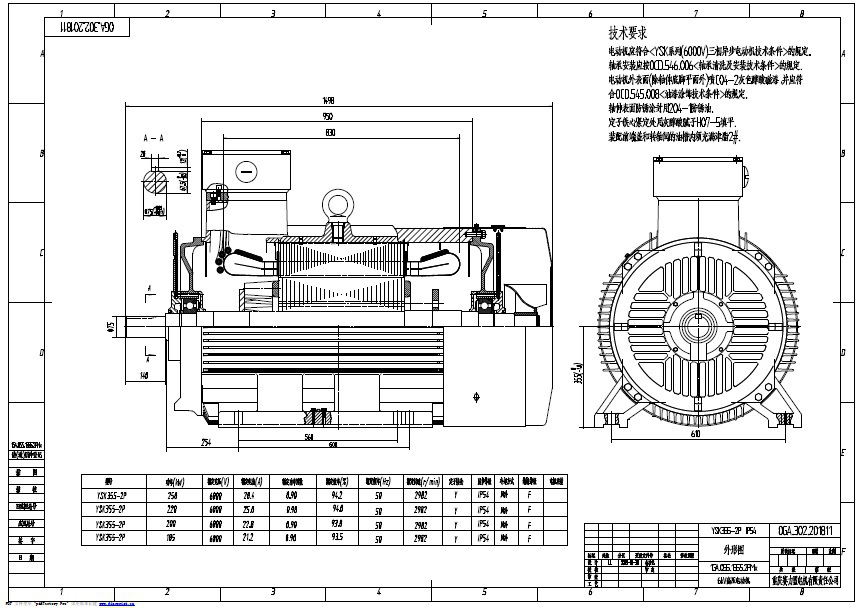

YKS355的產品構成：
