根據我國電機行業的10kV級高壓電動機的產品技術標準《YKK全封閉高壓電動機產品技術條件》JB/T XXX，驅動風機，水泵，壓縮機等平穩負載的高壓電動機產品規定的最小容量在500kW以上，電機的中心高450以上。這是基于目前10kV級高壓電動機絕緣結構與材料供應的合理選擇。

但對于需要的容量較?。ū热?/span>220kW以下），電動機體積（中心高355以下）有要求的10kV高壓電動機，就需要采用新的高壓絕緣結構與工藝措施來解決。另外對于某些特殊用途的高壓高頻電機產品，由于對電機的電阻電抗值有特殊要求，也需要采用新的高壓絕緣結構與工藝措施來解決。鑒于現實的技術和產品需求，重慶賽力盟電機有限責任公司通過好幾年的技術與工藝攻關，研制開發了《10kV級散嵌繞組高壓電機絕緣結構與工藝方案》，很好地解決了特殊高壓電機的絕緣技術問題，并成功用于特殊高頻高壓電機產品上，有的產品已經正常使用5年以上。目前《10kV級散嵌繞組高壓電機絕緣結構與工藝方案》正在用于重慶賽力盟電機有限責任公司《YGS系列10kV級防水電動機（IP67）》高壓電動機的設計中。

二．10kV級散嵌繞組高壓電機絕緣結構基本情況：

絕緣材料選擇：

1.電磁線采用聚酰亞胺燒結圓銅線MYF-S2.材料執行標準JB/T XXX《潛油電機用特種聚酰亞胺薄膜繞包銅圓線》。

2.槽內主絕緣采用0.13×25少膠環氧玻璃粉云母薄5442-1DC及5442-1T。

3.防電暈材料采用0.1低阻薄與槽內噴涂低阻漆。

4.繞組端部絕緣采用0.13X25多膠粉云母帶。

5.相間絕緣采用0.13少膠環氧玻璃粉云母薄5442-1DC。

6.絕緣漆采用VPI環氧酸酐真空壓力JF9955絕緣樹脂。

7.引出線絕緣采用0.13X25多膠粉云母帶與熱收縮管。

絕緣材料的選擇原則是沿用原高壓電機的絕緣材料，這些材料成功運用多年，給材料采購與儲存帶來便利，容易控制絕緣材料成本與保障電機的制造質量。

10kV級散嵌繞組高壓電機絕緣工藝：

線圈的制造：

電機電磁設計采用同槽同相繞組，線圈可按單層繞組繞制或雙層繞組繞組。電機繞組跨距為整距，保證是同槽同相繞組，可以不進行層間絕緣。

按電磁設計的繞組匝數繞制完成后，將繞組放置在水槽中，在繞組與水之間施加一定的電壓進行繞組針孔檢測。如果發現繞組針孔必須對繞組針孔進行修補，才能進行繞組嵌線工序。

繞組方案的選擇

1.單層鏈?zhǔn)嚼@組

單層繞組，端子鏈?zhǔn)脚帕?/span>。該繞組方案是經典的單層繞組方案之一，平常稱“單層交叉式繞組”。

2.單層同心式繞組

單層繞組，端子分層排列。該繞組方案也是經典的單層繞組方案之一，平常稱“單層同心式繞組”。

兩種單層繞組的線圈組相同。

3.雙層鏈?zhǔn)嚼@組

   該繞組方案也是經典的雙層繞組方案之一，它與單層繞組型式相比，它的線圈數量比單層繞組多一倍。一般的高壓電機均采用這種繞組形式。

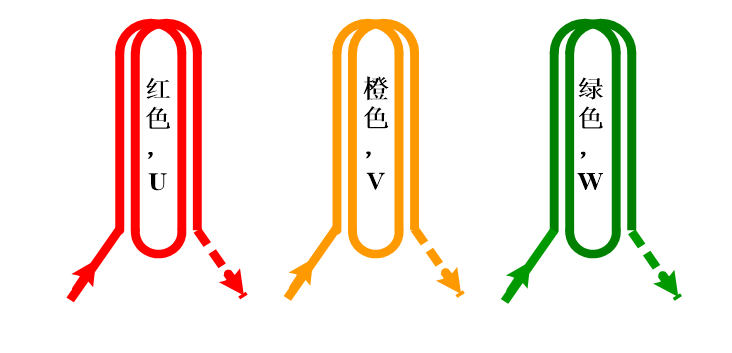

l 單個線圈組形式如下:

l 通過單個線圈的聯結組成為線圈組，再將線圈組經過一定規則聯結后就組成相繞組，電機一般為三相繞組，分別標記為U、V、W相。

l 線圈組必須嵌入定子槽內才能聯結成為相繞組，如何嵌線如何聯結對不同的繞組形式的絕緣處理有不同優缺點。



三種繞組方案主要優缺點的比較



序號	比較內容	單層鏈?zhǔn)?/span>	單層同心	雙層繞組
1	嵌線難度	難	較易	較難
2	槽內電壓	低	低	高
3	層間絕緣	無	無	有
4	線圈數量	N	N	2N
5	端部交叉及端部整齊度	較好	較差	好
6	端部絕緣處理狀況	較差	好	一般
7	端部漏抗	較大	較大	最小
8	繞組聯接點	少	少	多



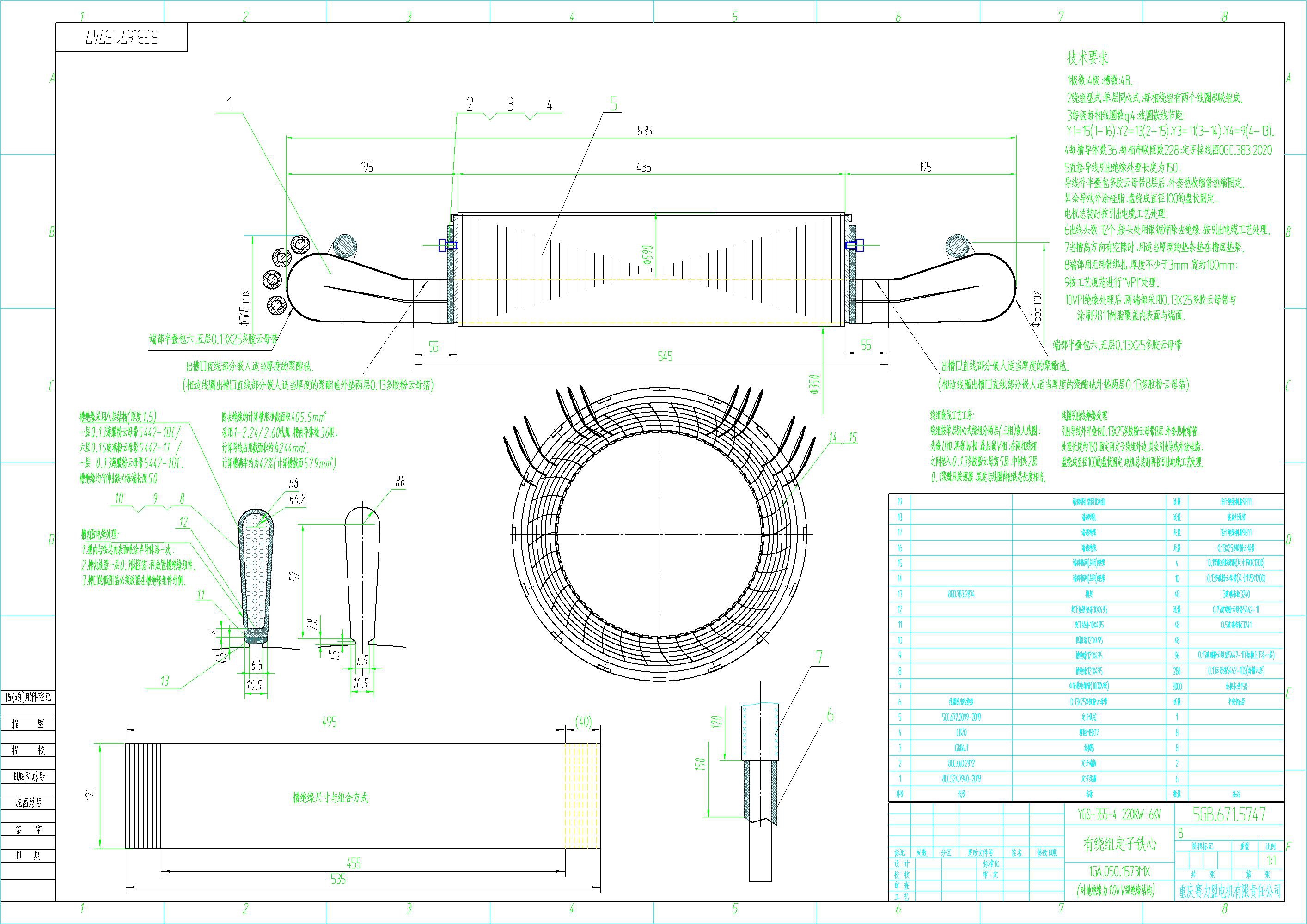

三．高壓散嵌繞組絕緣結構設計：

根據分析電機的電磁設計采用單層同心式繞組，線圈可按單層繞組繞制。電機繞組跨距為整距，保證是同槽同相繞組，可以不進行層間絕緣，解決散嵌繞組槽內相間電壓絕緣處理的難點。

1. 線圈組制造：

按電磁設計的繞組匝數繞制完成后，將繞組放置在水槽中，在繞組與水之間施加一定的電壓進行繞組針孔檢測。如果發現繞組針孔必須對繞組針孔進行修補，才能進行繞組嵌線工序。

2.放置槽絕緣與防電暈處理：

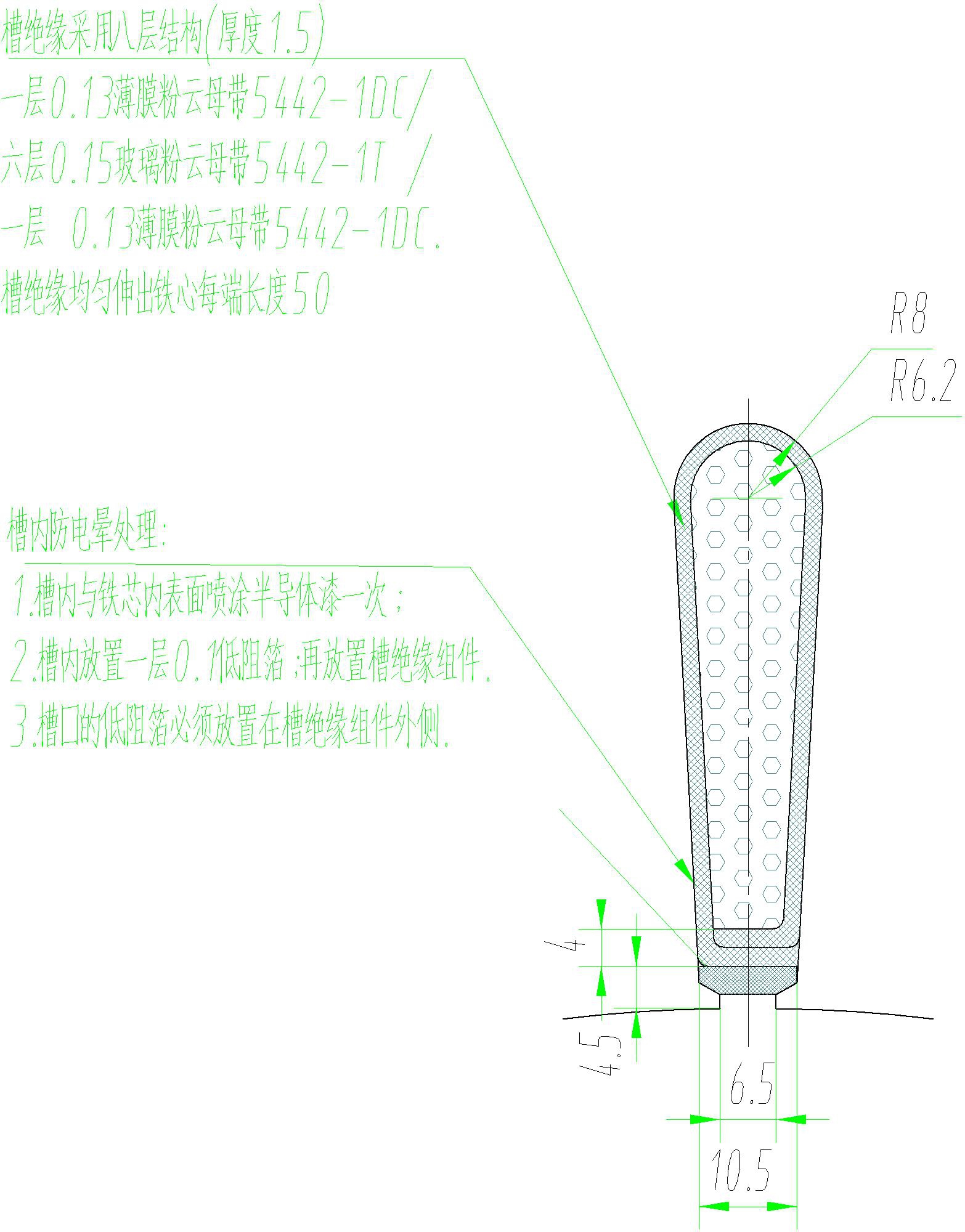

將定子鐵芯清理干凈后，定子槽內噴涂低阻漆自然晾干。隨后在槽底放置0.1低阻薄一層，再放置槽內主絕緣0.13少膠環氧玻璃粉云母薄5442-1DC和5442-1T共八層。

3. 繞組嵌線工序

l 先嵌完U相4個線圈（8個槽）。處理好這8個槽的槽絕緣槽楔。包扎好該相的全部端部和連接線。

l 再以同樣的工藝完成V相

l 再以同樣的工藝完成W相



4.端部絕緣處理與綁扎固定

在繞組嵌入槽內后，繞組端部半疊包0.13×25多膠環氧玻璃粉云母帶六層。在繞組嵌線完成之后，再在兩相繞組的交接部分墊入四層0.13少膠環氧玻璃粉云母薄5442-1DC作為相間絕緣。隨后將各相繞組用玻璃絲帶（繩）綁扎固定在定子端箍上。

5.定子浸漬烘焙：

按VPI真空壓力浸漆工藝規定浸烘9955環氧酸酐漆，隨后經155℃烘焙8小時固化，自然冷卻到室溫。

6. 繞組嵌線的電工環節的檢查繞組尺寸的檢查：

繞組嵌入定子槽內后的白坯耐電壓試驗：





項目	導線牌號	主絕緣層數	試驗電壓（工頻）
1	MYF-M	五層以上	電壓4000V/時間5秒
2	MYF-S2	八層以上	電壓8700V/時間5秒



浸烘后10KV定子繞組的耐電壓試驗。按兩倍額定電壓加一千的標準進行測試

電機接法	相間耐電壓	繞組對地耐電壓	備注
Y	21000V	13000V	允許相間與對地耐壓一同進行
Δ	21000V	21000V



三．高壓電機散嵌繞組絕緣結構的討論：

電機散嵌高壓繞組的對地主絕緣由0.13(0.15)少膠環氧玻璃粉云母薄5442-1DC/5442-1T八層，采用VPI真空壓力工藝方式浸漬JF-9955樹脂經烘培固化后的絕緣組件承擔，其主要材料的技術參數與指標見表：

JF-9955樹脂固化后技術指標

序號	項目		單位	指標值
1	拉伸強度		MPa	40～50
2	斷裂伸長		%	1～2
3	彈性模量		MPa	≥1012
4	吸水率  24h/25°C		%	0.2～0.3
5	電氣強度		kV/mm	≥ 22
6	體積電阻率	初始	Ω·m	≥1×1013
7		浸水24h/25°C	Ω·m	≥ 1×1012
8	tgδ	25 °C	％	≤0.5
9	耐電弧性			CTI 600



0.13(0.15)少膠環氧玻璃粉云母薄5442-1DC/5442-1T技術指標：

序號	指標名稱	單位	指標值
1	外觀	――	云母帶膠粘劑應分布均勻，無外來雜質，無氣泡、針孔，云母紙不允許有斷裂，云母帶在常態時有柔軟性，無分層、玻璃布拉絲和帶盤松動等現象。
2	厚度公差	㎜	0.13±0.02	0.15±0.02
3	組成成分 云母含量 玻璃布 膠含量 總質量 揮發物	g/㎡ g/㎡ ﹪ g/㎡ ﹪	160±13 23±3 5～11 190±16 ≤0.5	180±14 23±3 5～11 217±22 ≤0.5
4	拉伸強度	N/10㎜	≥80
5	擊穿電壓	V	≥1500



采用八層少膠環氧玻璃粉云母薄做主絕緣至少可以承擔12000V對地耐電壓。10kV級電動機在正常使用時，三相的相與相之間的電壓為10kV，而對地的電壓只有6kV。

散嵌繞組的匝間絕緣主要由JB/T XXX《潛油電機用特種聚酰亞胺薄膜繞包銅圓線》本身承擔。該牌號的燒結圓銅線的耐電壓技術指標：





項目	導線牌號	耐電壓	擊穿電壓
1	MYF-M	4000V	10000V
2	MYF-S2	8700V	15000V





電機的防電暈的措施主要是采用定子鐵芯內表面與槽內噴涂低阻漆一層，槽內底部放置一層0.1低阻薄。

電機繞組端部的相間絕緣，由半疊包六層0.13X25多膠粉云母帶和墊入的四層0.13(0.15)少膠環氧玻璃粉云母薄5442-1DC/5442-1T承擔。相間絕緣的粉云母厚度達到2.1（共16層）（理論的耐電壓水平為24000V）。

四．10kV級高壓電動機（散嵌繞組）的樣機試制

為了驗證10kV級高壓電動機（散嵌繞組）的可靠性重慶賽力盟電機有限公司專門安排了一臺YGS355-4  220kW 10kV/6kV的電機定子絕緣結構試制與試驗，試制與試驗的情況如下：

1. YGS355-4  220kW 10kV/6kV的電機定子制造完成；

2.電機定子白坯耐電壓試驗，U相，W相對地8500V耐電壓通過。V相對地5100V擊穿，拆開該繞組檢查，發現線圈導線上有破損（針孔），經導體修補后，更換槽絕緣，恢復后4000V耐電壓通過。

3.按工藝要求進行VPI浸烘JF-9955樹脂固化后，進行耐電壓試驗：

按兩倍額定電壓加10000電壓進行測試

電機接法	繞組相間耐電壓	繞組對地耐電壓	備注
Y	21000V	13000V	通過

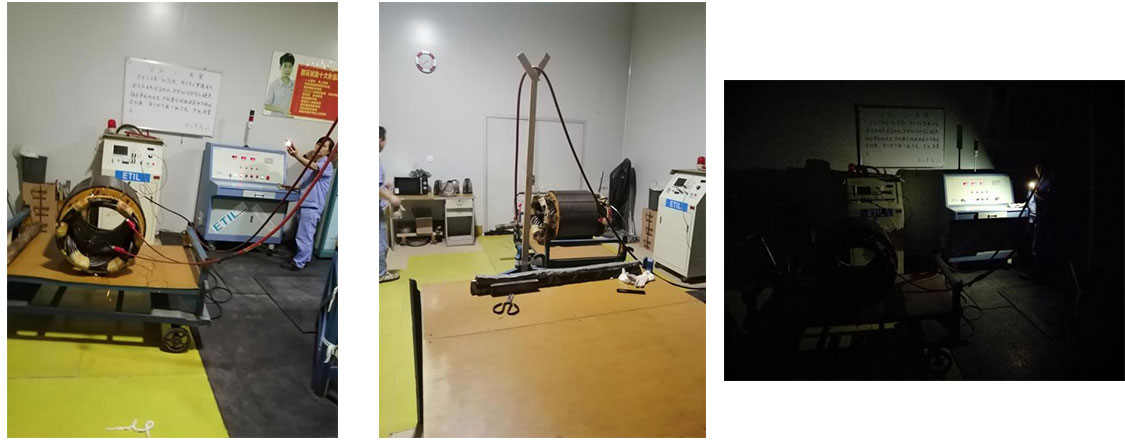

4.電機定子電暈試驗：

   按10kV電機的電暈試驗標準進行了電機定子電暈試驗，通過。

散嵌繞組定子



參考文獻：

1. 張大鵬，徐學強，黃程偉環氧酸酐VPI浸漬樹脂的浸透性研究大電機技術2017年第4期  34-37頁

2  黃有根，曾亮，張浩環氧酸酐VPI浸漬樹脂貯存穩定性的研究絕緣材料2011年第5期  39-42頁

3 王文，陶純初，夏宇等 JF-9955環氧酸酐常溫浸漬VPI樹脂及其在風力發電機上應用。全國風力發電技術協作網第五屆年會，2011  257-267頁

作者簡介：姜家金（1982-），女，重慶市，工程師，主要從事電機絕緣工藝工作。
